STM32MP153

デュアル・コアのArm^® Cortex^®-A7を搭載したSTM32MP153ライン

STM32MP153マイクロプロセッサは、デュアル・コアのArm^® Cortex^®-A7（最大800MHz動作）と高性能なCortex^®-M4（最大209MHz動作）をベースとした柔軟性の高いアーキテクチャを特徴としており、タイムトリガードCAN（TTCAN）に対応したCAN FDインタフェースを備えています。

先進的な通信インタフェースや標準的な通信インタフェースを多数搭載するSTM32MP153マイクロプロセッサは、高速な内蔵メモリに加え、広範な拡張インタフェースおよび周辺機器を内蔵しています。

セキュリティ機能には、真乱数発生器（TRNG）、ハードウェア暗号化アクセラレータおよびハッシュ・プロセッサ、セキュア・ブート、TrustZone^®ペリフェラル、およびアクティブ・タンパ検出機能が含まれています。

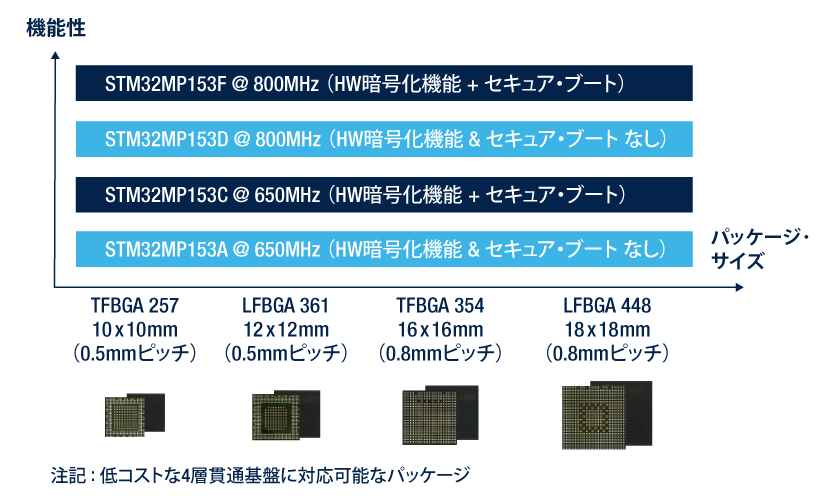

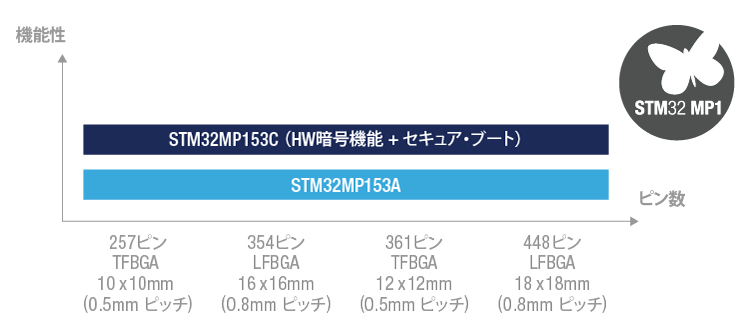

STM32MP153ラインは4種類のパッケージで提供され、コスト効率の高いPCBで使用することが可能です。

LFBGA448 : 18×18mm、0.8mmピッチ、6層メッキスルーホール（PTH） PCB対応
LFBGA354 : 16×16mm、0.8mmピッチ、4層PTH PCB対応
TFBGA361 : 12×12mm、0.5mmピッチ、4層PTH / レーザー・ドリルビアPCB対応
TFBGA257 : 10×10mm、0.5mmピッチ、4層PTH PCB対応

製品名	周波数（MHz）	CPU	FLASH（KB）	RAM（KB）	パッケージ	ユニバーサルIO	最小動作電圧	最大動作電圧	16bitタイマ	32bitタイマ	モータ制御用タイマ	低電力タイマ	16bit ADC	16bit ADCチャネル数	12bit DACチャネル数	SPI	QUADSPI	I2S	I2C	高速I2C	U(S)ART	CAN	SDIO	FMC	USB OTG FS	USB OTG HS	イーサネット	MDIOS	TFT LCD	SAI	SPDIFRX	DFSDM	DCMI	TRNG	AES	DES/TDES	SHA	HMAC
	650800	Arm Cortex-A7x2+M4	128	708	LFBGA354LFBGA448TFBGA257TFBGA361	98148176	1.71	3.6	10	2	2	5	2	1722	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	-2	-2	2	2

STM32MP153AAA3	650	Arm Cortex-A7x2+M4	128	708	LFBGA448	176	1.71	3.6	10	2	2	5	2	22	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	-	-	2	2
STM32MP153AAB3	650	Arm Cortex-A7x2+M4	128	708	LFBGA354	98	1.71	3.6	10	2	2	5	2	17	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	-	-	2	2
STM32MP153AAC3	650	Arm Cortex-A7x2+M4	128	708	TFBGA361	148	1.71	3.6	10	2	2	5	2	22	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	-	-	2	2
STM32MP153AAD3	650	Arm Cortex-A7x2+M4	128	708	TFBGA257	98	1.71	3.6	10	2	2	5	2	17	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	-	-	2	2
STM32MP153CAA3	650	Arm Cortex-A7x2+M4	128	708	LFBGA448	176	1.71	3.6	10	2	2	5	2	22	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	2	2	2	2
STM32MP153CAB3	650	Arm Cortex-A7x2+M4	128	708	LFBGA354	98	1.71	3.6	10	2	2	5	2	17	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	2	2	2	2
STM32MP153CAC3	650	Arm Cortex-A7x2+M4	128	708	TFBGA361	148	1.71	3.6	10	2	2	5	2	22	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	2	2	2	2
STM32MP153CAD3	650	Arm Cortex-A7x2+M4	128	708	TFBGA257	98	1.71	3.6	10	2	2	5	2	17	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	2	2	2	2
STM32MP153DAA1	800	Arm Cortex-A7x2+M4	128	708	LFBGA448	176	1.71	3.6	10	2	2	5	2	22	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	-	-	2	2
STM32MP153DAB1	800	Arm Cortex-A7x2+M4	128	708	LFBGA354	98	1.71	3.6	10	2	2	5	2	17	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	-	-	2	2
STM32MP153DAC1	800	Arm Cortex-A7x2+M4	128	708	TFBGA361	148	1.71	3.6	10	2	2	5	2	22	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	-	-	2	2
STM32MP153DAD1	800	Arm Cortex-A7x2+M4	128	708	TFBGA257	98	1.71	3.6	10	2	2	5	2	17	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	-	-	2	2
STM32MP153FAA1	800	Arm Cortex-A7x2+M4	128	708	LFBGA448	176	1.71	3.6	10	2	2	5	2	22	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	2	2	2	2
STM32MP153FAB1	800	Arm Cortex-A7x2+M4	128	708	LFBGA354	98	1.71	3.6	10	2	2	5	2	17	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	2	2	2	2
STM32MP153FAC1	800	Arm Cortex-A7x2+M4	128	708	TFBGA361	148	1.71	3.6	10	2	2	5	2	22	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	2	2	2	2
STM32MP153FAD1	800	Arm Cortex-A7x2+M4	128	708	TFBGA257	98	1.71	3.6	10	2	2	5	2	17	2	6	2	3	6	6	8	2	3	1	1	2	1	1	1	4	1	1	1	2	2	2	2	2
